장비를 회전시키기 위한 2000 Rpm 동작 속도와 광섬유 슬립 링 회전식 결합
FO102 광 섬유 로타리 조인트에 대한 기술
SENRING 1 channel Fiber-Electric slip ring Fiber Optic rotary joint also called 1 channel Fiber Optic slip ring,1 channel fiber(support single mode/multi-mode) can transmit date without loss when 360° unrestricted roating
FO102 광 섬유 로타리 조인트의 특징
1. 송신할 수 있다는 360이' 로팅 때 채널 광 섬유용 신호를 선발합니다 ;
2. 길이 :1310nm ;
3. 저삽입 손실, 고속도 ;
4. 비컨택트, 어떤 마찰, 긴 일한 삶, >100 백만 혁명 (시그널 채널 모델을 위한 0 혁명) ;
5. 권력, 제어신호, 컴퓨터 안토마티브 통제의 마이크로파워 신호를 전하기 위해 결합될 수 있습니다 ;
6. 전력과 고속 데이터를 전하기 위해 전통적 전기적 슬립링에 결합될 수 있습니다 ;
7. 작은 사이즈, 경량, 높은 밀봉 학년 ;
8. 광섬유 전송 신호, 누출 없음, 어떤 전자파 장애 장거리 송전.
FO102 광 섬유 로타리 조인트의 기술 명세서
| 항목 / 타입 | 한 개의 방식(SM) | 다중 방식(MM) |
| 대역폭(NM) | ±50 | |
| 맥스 삽입 Loss,23C(dB) | 1.2 | 0.7 |
| 삽입 손실 변동(dB) | ≤0.6 | ≤0.4 |
| 손실(dB)를 반환하세요 | ≥55 (연결기 없이) | ≥40 (연결기 없이) |
| 최대 전원(W) | 0.5 | |
| 맥스 속도(RPM) | 2000 | |
| 직장 생활 | >200 백만 | |
| 온도(C)로 일하세요 | -20~60 | |
| 저장 온도(C) | -50~85 | |
| 투기 | 자료 | |
| 힘 | 신호 | |
| 전압 범위 | 0~440VAC/VDC | 0~440VAC/VDC |
| 절연 저항 | ≥1000mΩ/500VDC | ≥1000mΩ/500VDC |
| 도선 투기. | 비난에 까딱없는 실버-플이티드 AWG26# | 비난에 까딱없는 실버-플이티드 AWG26# |
| 각선 길이 | 표준 300 밀리미터 (맞춤화될 수 있습니다) | |
| 절연 내력 | 500VAC@50Hz,60s | |
| 전기적 잡음 | <0> | |
| 기계적 데이터 | |
| 투기 | 자료 |
| 직장 생활 | 80억은 레프를 위해 (근무 조건에 의존합니다) |
| 회전 속도 | 250RPM |
| 워크 온도 | -20C~60C |
| 작업 습도 | 0~85% RH |
| 접점 재료 | 귀금속 |
| 하우징 소재 | 알루미늄 합금 |
| 토크 | 0.1N.m ;+0.03N.m/6 회로 |
| IP은 등급입니다 | IP51 |

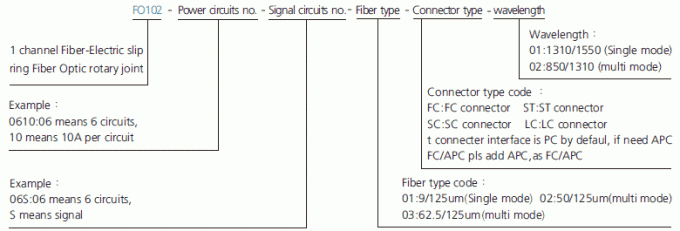

부품 호기 기술
그림
