원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001,ROHS,REACH
모델 번호:
FO608
연락주세요

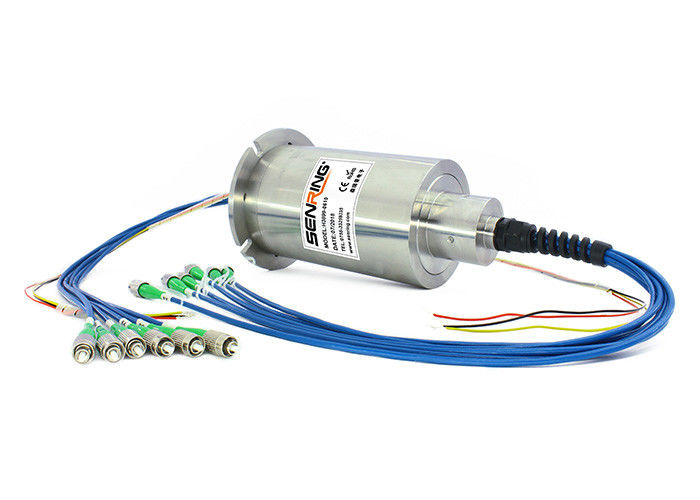

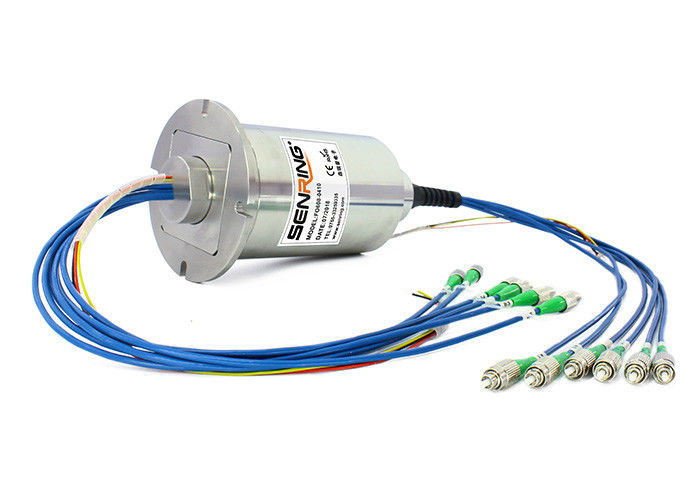

6개 채널 광 섬유 로타리 조인트는 한 개이거나 다중 채널 섬유 광 신호를 전송할 수 있습니다
FO608 광 섬유 로타리 조인트에 대한 기술
6 채널 섬유 옵틱 (지원하는 단일 모드 / 다중-모드는) 동시에 원거리 통신 신호의 1개 섬유 광학 채널과 1-72 채널을 전할 수 있습니다. 그것은 또한 고정 위치에서부터 회전 위치까지 대용량 데이터 또는 신호를 전송할 필요가 있는 동안 360 도 제한이 없는 연속적이거나 간헐적 회전을 요구하는 장소에 적합합니다. 그것은 기계적 성능을 개선하고, 시스템 동작을 단순화하고, 접합부를 이동하는 회전에 의해 초래된 광섬유에 대한 피해를 피할 수 있습니다.
FO608 광 섬유 로타리 조인트의 특징
1. 그것은 다채널 회전과 한 개이거나 다중 광 섬유용 신호를 전할 수 있습니다.
2. 섬유 광학 커넥터는 FC, SC, ST, SMA 또는 LC (PC와 APC), 기타 등등으로부터 선택될 수 있습니다.
3. 그것이 전원 공급기의 기어를 섞을 수 있다고, 제어신호와 악기와 미세 전기 신호는 컴퓨터 자동 제어를 요구했습니다.
4. 전기 하락이 전력을 전하기 위한 광 전기 하이브리드 슬립 링과 고속 데이터를 만들기 위해 울리는 것이 전통적이 사용될 수 있습니다.
5. 그것은 최고 1억까지 전환 (0 전환 위의 하나의 핵)의 긴 수명으로 비마찰된, 비접촉입니다.
6. 장거리 송전을 가능하게 하면서, 그것은 안전한, 믿을 만한, 방누와 없이 전자파 장애입니다.
FO608 광 섬유 로타리 조인트의 기술 명세서
| 항목 / 타입 | 한 개의 방식(SM) | 다중 방식(MM) |
| 대역폭(NM) | ±50 | |
| 맥스 삽입 Loss,23C(dB) | 4 | 3.5 |
| 삽입 손실 변동(dB) | ≤2 | ≤1 |
| 손실(dB)를 반환하세요 | ≥50(APC) | ≥40(PC) |
| 최대 전원(W) | 0.5 | |
| 맥스 속도(RPM) | 400 | |
| 직장 생활 | >200 백만 | |
| 온도(C)로 일하세요 | -20~60 | |
| 저장 온도(C) | -50~85 | |
| 투기 | 자료 | |
| 힘 | 신호 | |
| 전압 범위 | 0~440VAC/VDC | 0~440VAC/VDC |
| 절연 저항 | ≥1000mΩ/500VDC | ≥1000mΩ/500VDC |
| 도선 투기. | 비난에 까딱없는 실버-플이티드 AWG17# | 비난에 까딱없는 실버-플이티드 AWG22# |
| 각선 길이 | 표준 300 밀리미터 (맞춤화될 수 있습니다) | |
| 절연 내력 | 500VAC@50Hz,60s | |
| 전기적 잡음 | <0> | |
| 기계적 데이터 | |
| 투기 | 자료 |
| 직장 생활 | 80억은 레프를 위해 (근무 조건에 의존합니다) |
| 회전 속도 | 250RPM |
| 워크 온도 | -20C~60C |
| 작업 습도 | 0~85% RH |
| 접점 재료 | 귀금속 |
| 하우징 소재 | 알루미늄 합금 |
| 토크 | 0.1N.m+ (0.03N.m / 6 회로) |
| IP은 등급입니다 | IP51 |

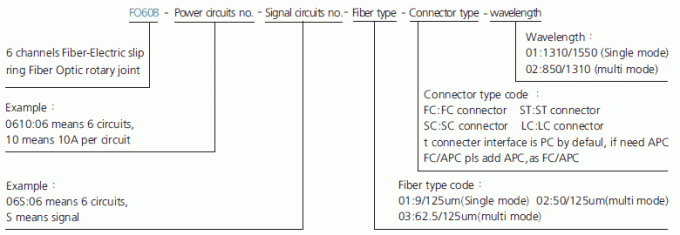

부품 호기 기술

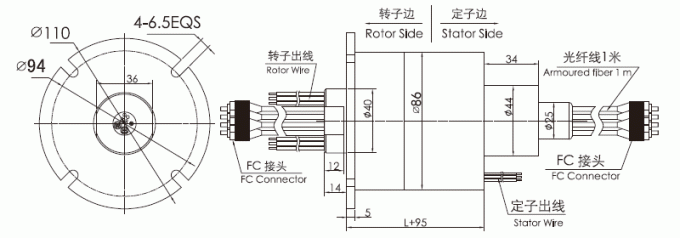

그림
| FO608 시리즈 6 채널 화이바-일렉트릭 슬립 링 모델 선택 테이블 ; | ||||
| 모델 | 섬유 채널 번호. | 전원은 아니오 순회합니다.(10A) | 신호는 아니오 순회합니다.(2A/5A) | 길이 L(mm) |
| FO608-02S | 6 | 0 | 2 | 32 |
| FO608-0210 | 6 | 2 | 0 | 32 |
| FO608-03S | 6 | 0 | 3 | 36 |
| FO608-0310 | 6 | 3 | 0 | 36 |
| FO608-06S | 6 | 0 | 6 | 48 |
| FO608-0210-04S | 6 | 2 | 4 | 48 |
| FO608-0410-02S | 6 | 4 | 2 | 48 |
| FO608-0610 | 6 | 6 | 0 | 48 |
| FO608-12S | 6 | 0 | 12 | 72 |
| FO608-0210-10S | 6 | 2 | 10 | 72 |
| FO608-0310-09S | 6 | 3 | 9 | 72 |
| FO608-0610-06S | 6 | 6 | 6 | 72 |
| FO608-0810-04S | 6 | 8 | 4 | 72 |
| FO608-1010-02S | 6 | 10 | 2 | 72 |
| FO608-1210 | 6 | 12 | 0 | 72 |
| FO608-18S | 6 | 0 | 18 | 96 |
| FO608-0210-16S | 6 | 2 | 16 | 96 |
| FO608-0410-14S | 6 | 4 | 14 | 96 |
| FO608-0610-12S | 6 | 6 | 12 | 96 |
| FO608-0810-10S | 6 | 8 | 10 | 96 |
| FO608-1010-08S | 6 | 10 | 8 | 96 |
| FO608-1210-06S | 6 | 12 | 6 | 96 |
| FO608-1410-04S | 6 | 14 | 4 | 96 |
| FO608-1610-02S | 6 | 16 | 2 | 96 |
| FO608-24S | 6 | 0 | 24 | 120 |
| FO608-0410-20S | 6 | 4 | 20 | 120 |
| FO608-0610-18S | 6 | 6 | 18 | 120 |
| FO608-1210-12S | 6 | 12 | 12 | 120 |
| FO608-1810-06S | 6 | 18 | 6 | 120 |
| FO608-2410 | 6 | 24 | 0 | 120 |
| FO608-30S | 6 | 0 | 30 | 144 |
| FO608-0610-24S | 6 | 6 | 24 | 144 |
| FO608-1210-18S | 6 | 12 | 18 | 144 |
| FO608-1810-12S | 6 | 18 | 12 | 144 |
| FO608-2410-06S | 6 | 24 | 6 | 144 |
| FO608-3010 | 6 | 30 | 0 | 144 |
| FO608-36S | 6 | 0 | 36 | 168 |
| FO608-0610-30S | 6 | 6 | 30 | 168 |
| FO608-1210-24S | 6 | 12 | 24 | 168 |
| FO608-3610 | 6 | 36 | 0 | 168 |
| FO608-42S | 6 | 0 | 42 | 192 |
| FO608-0610-36S | 6 | 6 | 36 | 192 |
| FO608-1210-30S | 6 | 12 | 30 | 192 |
| FO608-48S | 6 | 0 | 48 | 216 |
| FO608-0610-42S | 6 | 6 | 42 | 216 |
| FO608-0910-39S | 6 | 9 | 39 | 216 |
| FO608-1210-36S | 6 | 12 | 36 | 216 |
| FO608-1810-30S | 6 | 18 | 30 | 216 |
| FO608-2410-24S | 6 | 24 | 24 | 216 |
| FO608-60S | 6 | 0 | 60 | 264 |
| FO608-0610-54S | 6 | 6 | 54 | 264 |
| FO608-0910-51S | 6 | 9 | 51 | 264 |
| FO608-1210-48S | 6 | 12 | 48 | 264 |
| FO608-72S | 6 | 0 | 72 | 312 |
