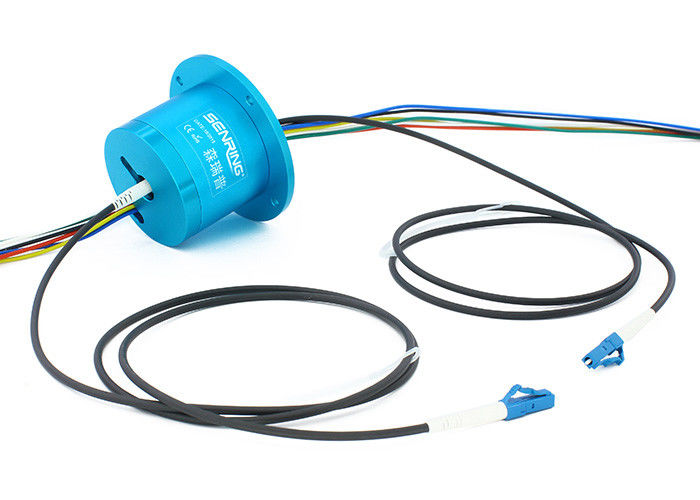

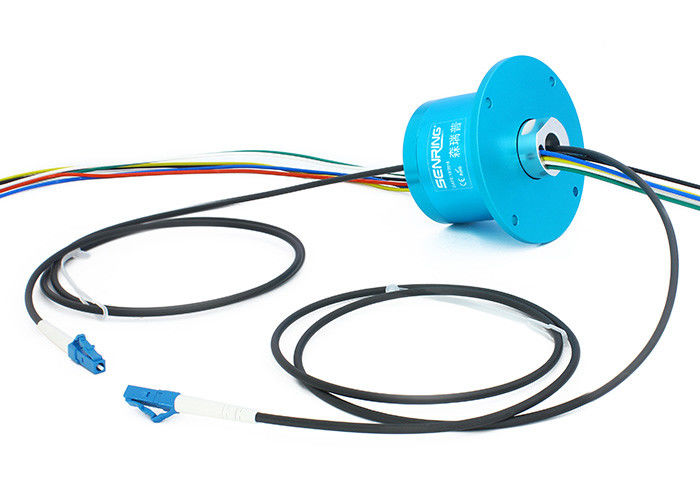

1 채널 전기 FORJ 광 섬유 로타리 조인트 하락 링 설계 1310nm 1550nm

1 채널 전기 FORJ 광 섬유 로타리 조인트 하락 링 설계 1310nm 1550nm

1310nm 광 섬유 로타리 조인트

FORJ 광 섬유 로타리 조인트

1310nm 광 섬유 로타리 조인트 설계

원래 장소:

중국

브랜드 이름:

senring

인증:

CE, ISO9001,ROHS,REACH

모델 번호:

FO109

연락주세요

인용문을 요구하세요
제품 상세정보
상품 이름:
1 채널 섬유 전기 슬립 링
길이:
1310nm / 1550nm
온도(C)로 일하세요:
-20~60
저장 온도(C):
-50~85
직장 생활:
>200 백만
최대 전원(W):
0.5
지불과 운송 용어
최소 주문 수량
1
가격
협상 가능
포장 세부 사항
지불 조건
페이팔 또는 신용 카드인 전신환
제품 설명

슬립 링의 1 채널 섬유 전기 슬립 링 1310nm / 1550nm FORJ

FO109 광 섬유 로타리 조인트에 대한 기술

1 채널 섬유 광학 회전 접합부 (지원하는 단일 모드 / 다중-모드는) 360 학위 제한이 없는 연속적이거나 간헐적 회전 동안 동시에 광섬유 신호의 1개 채널과 전기적 신호 경로의 1-72 채널을 전할 수 있습니다. 그것은 또한 고정 위치에서부터 회전 위치까지 대용량 데이터 또는 신호를 전송할 필요가 있는 동안 제한 없는 회전을 요구하는 장소에 적합합니다. 그것은 기계적 성능을 개선하고, 시스템 동작을 단순화하고, 접합부를 이동하는 회전에 의해 초래된 광섬유에 대한 피해를 피할 수 있습니다.

FO109 광 섬유 로타리 조인트의 특징

1. 그것은 다채널 회전과 한 개이거나 다중 광 섬유용 신호를 전할 수 있습니다.

2. 섬유 광학 커넥터는 FC, SC, ST, SMA 또는 LC (PC와 APC), 기타 등등으로부터 선택될 수 있습니다.

3. 그것이 전원 공급기의 기어를 섞을 수 있다고, 제어신호와 악기와 미세 전기 신호는 컴퓨터 자동 제어를 요구했습니다.

4. 전기 하락이 전력을 전하기 위한 광 전기 하이브리드 슬립 링과 고속 데이터를 만들기 위해 울리는 것이 전통적이 사용될 수 있습니다.

5. 그것은 최고 1억까지 전환 (0 전환 위의 하나의 핵)의 긴 수명으로 비마찰된, 비접촉입니다.

6. 장거리 송전을 가능하게 하면서, 그것은 안전한, 믿을 만한, 방누와 없이 전자파 장애입니다.

애플리케이션 :

1. 안에 해저 로봇과 제어 선박 사이에

2. 안에 레이더 안테나와 온-보드 신호 처리 시스템 사이에

3. 탑 차체 콘솔이 자동차로 회전합니다

4. 안에 용접용 로보트와 콘솔 사이에

5. 멀리 있는 기계적 입출력 장치와 제어

FO109 광 섬유 로타리 조인트의 기술 명세서

항목 / 타입 한 개의 방식(SM) 다중 방식(MM)
대역폭(NM) ±50
맥스 삽입 Loss,23C(dB) 1.2 0.7
삽입 손실 변동(dB) ≤0.6 ≤0.4
손실(dB)를 반환하세요 ≥55 (연결기 없이) ≥40 (연결기 없이)
최대 전원(W) 0.5
맥스 속도(RPM) 400
직장 생활 >200 백만
온도(C)로 일하세요 -20~60
저장 온도(C) -50~85
투기 자료
신호
전압 범위 0~440VAC/VDC 0~440VAC/VDC
절연 저항 ≥1000mΩ/500VDC ≥1000mΩ/500VDC
도선 투기. 비난에 까딱없는 실버-플이티드 AWG17# 비난에 까딱없는 실버-플이티드 AWG22#
각선 길이 표준 300 밀리미터 (맞춤화될 수 있습니다)
절연 내력 500VAC@50Hz,60s
전기적 잡음 <0>
기계적 데이터
투기 자료
직장 생활 80억은 레프를 위해 (근무 조건에 의존합니다)
회전 속도 250RPM
워크 온도 -20C~60C
작업 습도 0~85% RH
접점 재료 귀금속
하우징 소재 알루미늄 합금
스토르크 0.1N.m ;+0.03N.m/6 회로
IP은 등급입니다 IP51

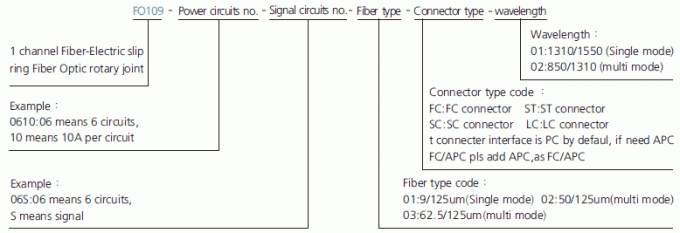

부품 호기 기술

fo109 시리즈 FO109 시리즈 1 채널 화이바-일렉트릭 슬립 링 슬립 링 기술

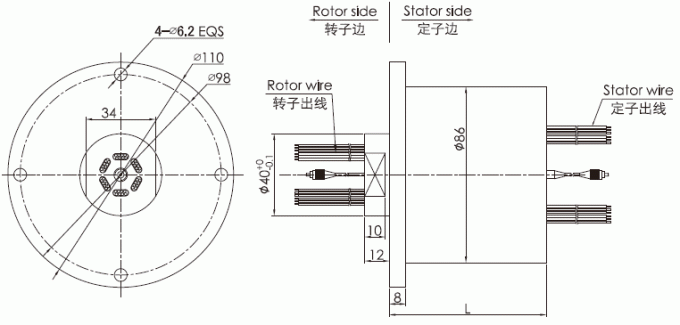

그림

fo109 시리즈 FO109 시리즈 1 채널 화이바-일렉트릭 슬립 링 슬립 링 그림

표준 모델 목록
FO109 시리즈 1 채널 화이바-일렉트릭은 환 모형에게 선택 테이블을 슬쩍 건네줍니다 ;
모델 섬유 채널 번호. 전원은 아니오 순회합니다.(10A) 신호는 아니오 순회합니다.(2A/5A) 길이 L(mm)
FO109-02S 1 0 2 32
FO109-0210 1 2 0 32
FO109-03S 1 0 3 36
FO109-0310 1 3 0 36
FO109-06S 1 0 6 48
FO109-0210-04S 1 2 4 48
FO109-0410-02S 1 4 2 48
FO109-1210-12S 1 12 12 120
FO109-1810-06S 1 18 6 120
FO109-2410 1 24 0 120
FO109-30S 1 0 30 144
FO109-0610-24S 1 6 24 144
FO109-1210-18S 1 12 18 144
FO109-1810-12S 1 18 12 144
FO109-0610 1 6 0 48
FO109-12S 1 0 12 72
FO109-0210-10S 1 2 10 72
FO109-0310-09S 1 3 9 72
FO109-0610-06S 1 6 6 72
FO109-0810-04S 1 8 4 72
FO109-1010-02S 1 10 2 72
FO109-18S 1 0 18 96
FO109-0210-16S 1 2 16 96
FO109-0410-14S 1 4 14 96
FO109-0610-12S 1 6 12 96
FO109-0810-10S 1 8 10 96
FO109-1010-08S 1 10 8 96
FO109-1210-06S 1 12 6 96
FO109-1410-04S 1 14 4 96
FO109-1610-02S 1 16 2 96
FO109-24S 1 0 24 120
FO109-0410-20S 1 4 24 120
FO109-0610-18S 1 6 18 120
FO109-2410-06S 1 24 6 144
FO109-3010 1 30 0 144
FO109-36S 1 0 36 168
FO109-0610-30S 1 6 30 168
FO109-1210-24S 1 12 24 168
FO109-3610 1 36 0 168
FO109-42S 1 0 42 192
FO109-0610-36S 1 6 36 192
FO109-1210-30S 1 12 30 192
FO109-48S 1 0 48 216
FO109-0610-42S 1 6 42 216
FO109-0910-39S 1 9 39 216
FO109-1210-36S 1 12 36 216
FO109-1810-30S 1 18 30 216
FO109-2410-24S 1 24 24 216
FO109-60S 1 0 60 264
FO109-0610-54S 1 6 54 264
FO109-0910-51S 1 9 51 364
FO109--1210-48S 1 12 48 364
FO109-72S 1 0 72 312
FO109-1210 1 12 0 72
