원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001,ROHS,REACH
모델 번호:
FO208
연락주세요

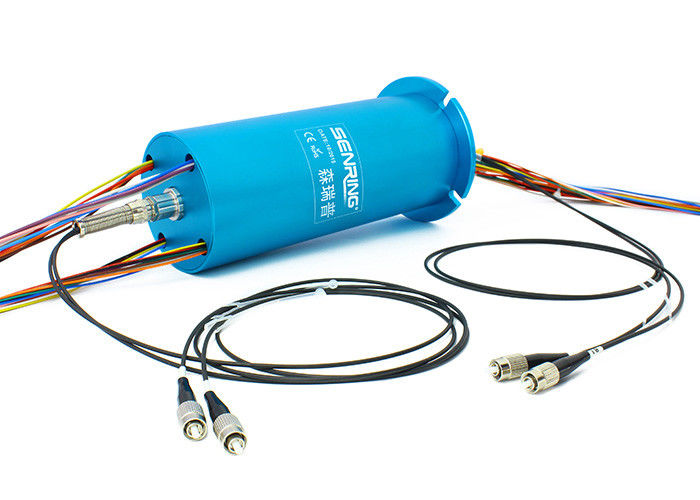

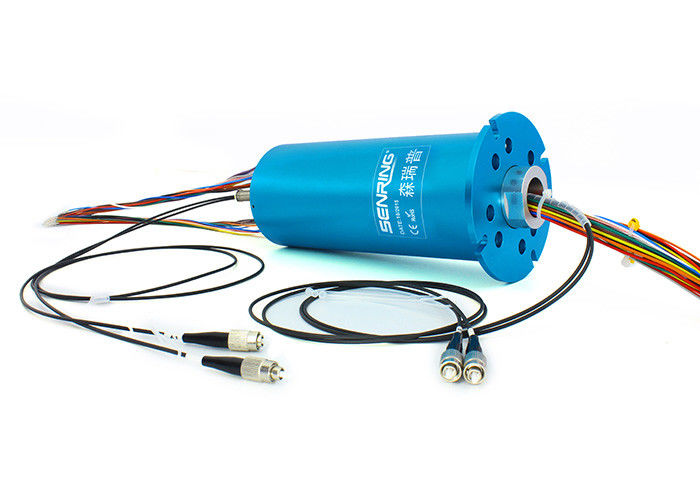

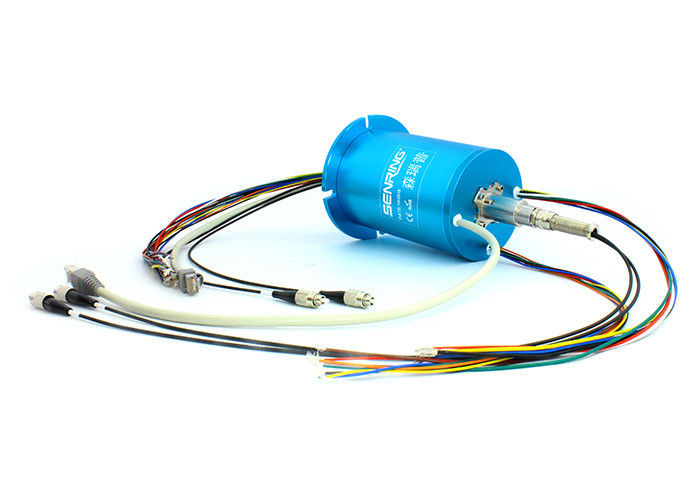

2 채널 섬유 전기 슬립 링 광 섬유 로타리 조인트 1310nm / 1550nm
FO208 광 섬유 로타리 조인트에 대한 기술
2 채널 섬유 광학 회전 접합부 (지원하는 단일 모드 / 다중-모드는) 360 학위 제한이 없는 연속적이거나 간헐적 회전 동안 동시에 광섬유 신호의 2개 채널과 전기적 신호 경로의 1-72 채널을 전할 수 있습니다. 그것은 또한 고정 위치에서부터 회전 위치까지 대용량 데이터 또는 신호를 전송할 필요가 있는 동안 제한 없는 회전을 요구하는 장소에 적합합니다. 그것은 기계적 성능을 개선하고, 시스템 동작을 단순화하고, 접합부를 이동하는 회전에 의해 초래된 광섬유에 대한 피해를 피할 수 있습니다.
FO208 광 섬유 로타리 조인트의 특징
1. 파이버 컨넥터 : FC, SC, ST, SMA 또는 선택적인 기타 등등인 LC (PC /APC) ;
2. 권력, 제어신호, 컴퓨터 안토마티브 통제의 마이크로파워 신호를 전하기 위해 결합될 수 있습니다 ;
3. 전력과 고속 데이터를 전하기 위해 전통적 전기적 슬립링에 결합될 수 있습니다 ;
4. 비컨택트, 어떤 마찰, 긴 일한 삶, >100 백만 혁명 (시그널 채널 모델을 위한 0 혁명) ;
5. 안전하고 믿을 만한, 어떤 전자파 장애 장거리 송전.
FO208 광 섬유 로타리 조인트의 기술 명세서
| 항목 / 타입 | 한 개의 방식(SM) | 다중 방식(MM) |
| 대역폭(NM) | ±50 | |
| 맥스 삽입 Loss,23C(dB) | 4 | 3.5 |
| 삽입 손실 변동(dB) | ≤2 | ≤1 |
| 손실(dB)를 반환하세요 | ≥50(APC) | ≥40(PC) |
| 최대 전원(W) | 0.5 | |
| 맥스 속도(RPM) | 400 | |
| 직장 생활 | >200 백만 | |
| 온도(C)로 일하세요 | -20~60 | |
| 저장 온도(C) | -50~85 | |
| 투기 | 자료 | |
| 힘 | 신호 | |
| 전압 범위 | 0~440VAC/VDC | 0~440VAC/VDC |
| 절연 저항 | ≥1000mΩ/500VDC | ≥1000mΩ/500VDC |
| 도선 투기. | 비난에 까딱없는 실버-플이티드 AWG17# | 비난에 까딱없는 실버-플이티드 AWG22# |
| 각선 길이 | 표준 300 밀리미터 (맞춤화될 수 있습니다) | |
| 절연 내력 | 500VAC@50Hz,60s | |
| 전기적 잡음 | <0> | |
| 기계적 데이터 | |
| 투기 | 자료 |
| 직장 생활 | 80억은 레프를 위해 (근무 조건에 의존합니다) |
| 회전 속도 | 250RPM |
| 워크 온도 | -20C~60C |
| 작업 습도 | 0~85% RH |
| 접점 재료 | 귀금속 |
| 하우징 소재 | 알루미늄 합금 |
| 토크 | 0.1N.m ;+0.03N.m/6 회로 |
| IP은 등급입니다 | IP51 |

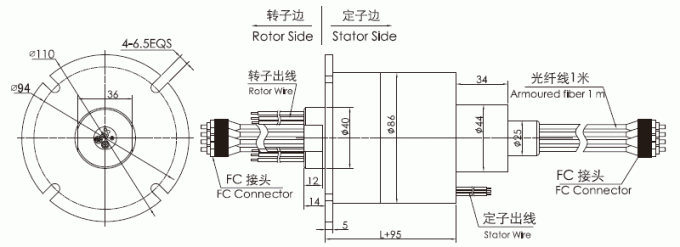

부품 호기 기술
그림

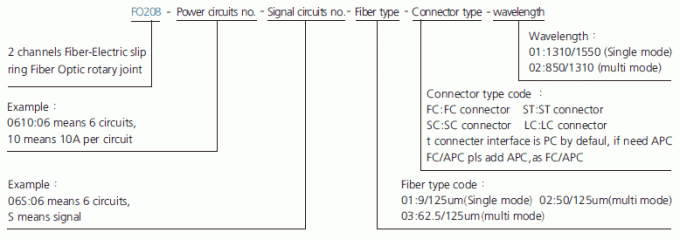

표준 모델 목록
| 화이바-일렉트릭 슬립 링 모델 선택 테이블에 있는 FO208 시리즈 2 채널스 광섬유 ; | ||||
| 모델 | 섬유 채널 번호. | 전원은 아니오 순회합니다.(10A) | 신호는 아니오 순회합니다.(2A/5A) | 길이 L(mm) |
| FO208-02S | 2 | 0 | 2 | 32 |
| FO208-0210 | 2 | 2 | 0 | 32 |
| FO208-03S | 2 | 0 | 3 | 36 |
| FO208-0310 | 2 | 3 | 0 | 36 |
| FO208-06S | 2 | 0 | 6 | 48 |
| FO208-0210-04S | 2 | 2 | 4 | 48 |
| FO208-0410-02S | 2 | 4 | 2 | 48 |
| FO208-0610 | 2 | 6 | 0 | 48 |
| FO208-12S | 2 | 0 | 12 | 72 |
| FO208-0210-10S | 2 | 2 | 10 | 72 |
| FO208-0310-09S | 2 | 3 | 9 | 72 |
| FO208-0610-06S | 2 | 6 | 6 | 72 |
| FO208-0810-04S | 2 | 8 | 4 | 72 |
| FO208-1010-02S | 2 | 10 | 2 | 72 |
| FO208-1210 | 2 | 12 | 0 | 72 |
| FO208-18S | 2 | 0 | 18 | 96 |
| FO208-0210-16S | 2 | 2 | 16 | 96 |
| FO208-0410-14S | 2 | 4 | 14 | 96 |
| FO208-0610-12S | 2 | 6 | 12 | 96 |
| FO208-0810-10S | 2 | 8 | 10 | 96 |
| FO208-1010-08S | 2 | 10 | 8 | 96 |
| FO208-1210-06S | 2 | 12 | 6 | 96 |
| FO208-1410-04S | 2 | 14 | 4 | 96 |
| FO208-1610-02S | 2 | 16 | 2 | 96 |
| FO208-24S | 2 | 0 | 24 | 120 |
| FO208-0410-20S | 2 | 4 | 20 | 120 |
| FO208-0610-18S | 2 | 6 | 18 | 120 |
| FO208-1210-12S | 2 | 12 | 12 | 120 |
| FO208-1810-06S | 2 | 18 | 6 | 120 |
| FO208-2410 | 2 | 24 | 0 | 120 |
| FO208-30S | 2 | 0 | 30 | 144 |
| FO208-0610-24S | 2 | 6 | 24 | 144 |
| FO208-1210-18S | 2 | 12 | 18 | 144 |
| FO208-1810-12S | 2 | 18 | 12 | 144 |
| FO208-2410-06S | 2 | 24 | 6 | 144 |
| FO208-3010 | 2 | 30 | 0 | 144 |
| FO208-36S | 2 | 0 | 36 | 168 |
| FO208-0610-30S | 2 | 6 | 30 | 168 |
| FO208-1210-24S | 2 | 12 | 24 | 168 |
| FO208-3610 | 2 | 36 | 0 | 168 |
| FO208-42S | 2 | 0 | 42 | 192 |
| FO208-0610-36S | 2 | 6 | 36 | 192 |
| FO208-1210-30S | 2 | 12 | 30 | 192 |
| FO208-48S | 2 | 0 | 48 | 216 |
| FO208-0610-42S | 2 | 6 | 42 | 216 |
| FO208-0910-39S | 2 | 9 | 39 | 216 |
| FO208-1210-36S | 2 | 12 | 36 | 216 |
| FO208-1810-30S | 2 | 18 | 30 | 216 |
| FO208-2410-24S | 2 | 24 | 24 | 216 |
| FO208-60S | 2 | 0 | 60 | 264 |
| FO208-0610-54S | 2 | 6 | 54 | 264 |
| FO208-0910-51S | 2 | 9 | 51 | 264 |
| FO208-1210-48S | 2 | 12 | 48 | 264 |
| FO208-72S | 2 | 0 | 72 | 312 |
