원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001,ROHS,REACH
모델 번호:
FO408
연락주세요

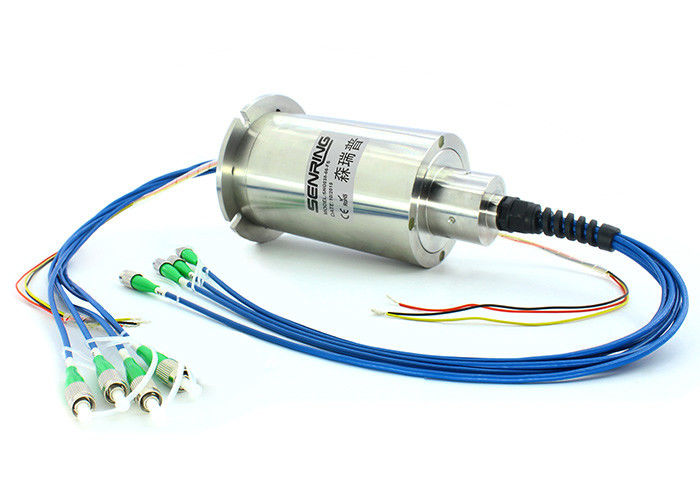

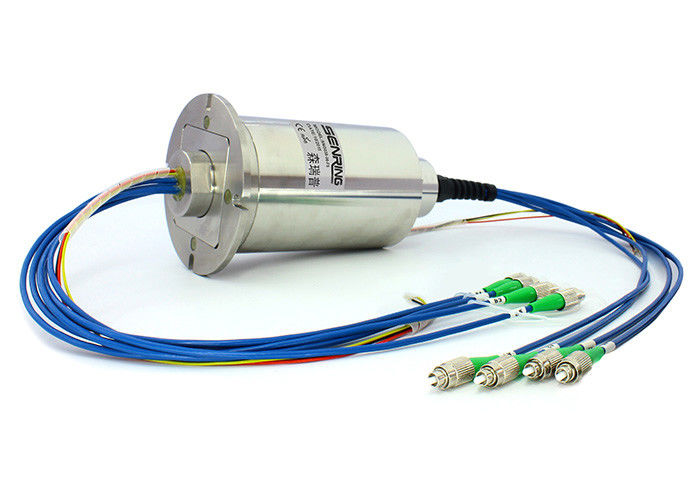

안전하고 믿을 만한 4 채널 광 섬유 로타리 조인트 1310nm / 1550nm
FO408 광 섬유 로타리 조인트에 대한 기술
4 채널 (지원하는 단일 모드 / 다중-모드)과 센링 FO408 광섬유 회전식 결합은 360 도 비제한 회전 동안 손실 없이 데이터를 전송할 수 있습니다. 그것은 특히 또한 고정 위치에서부터 회전 위치까지 대용량 데이터 또는 신호를 전송할 필요가 있는 동안 제한 없는 연속적이 또는 간헐적인 회전을 요구하는 장소에 적합합니다. 그것은 기계적 성능을 개선하고, 시스템 동작을 단순화하고, 접합부를 이동하는 회전에 의해 초래된 광섬유에 대한 피해를 피할 수 있습니다.
FO408 광 섬유 로타리 조인트의 특징
그것은 다채널 회전과 한 개이거나 다중 광 섬유용 신호를 전할 수 있습니다. 섬유 광학 커넥터는 FC, SC, ST, SMA 또는 LC (PC와 APC), 기타 등등으로부터 선택될 수 있습니다. 그것이 전원 공급기의 기어를 섞을 수 있다고, 제어신호와 악기와 미세 전기 신호는 컴퓨터 자동 제어를 요구했습니다. 전기 하락이 전력을 전하기 위한 광 전기 하이브리드 슬립 링과 고속 데이터를 만들기 위해 울리는 것이 전통적이 사용될 수 있습니다. 그것은 최고 1억까지 전환 (0 전환 위의 하나의 핵)의 긴 수명으로 비마찰된, 비접촉입니다. 장거리 송전을 가능하게 하면서, 그것은 안전한, 믿을 만한, 방누와 없이 전자파 장애입니다.
주문형 매개 변수
1. 내가 분류하는 순회의 숫자 나 현재 1 전압 I가 / 보호 수준 / 하우징 소재와 색깔을 가속시키고 내가 출구 방향 I 설치 크기를 배선합니다
2. 이더넷, USB, SDI, HDMI, RS, LVDS, 캔뷔스, 내화선, 기타 등등과 같은 30이지 종류까지 신호를 섞고 전할 수 있습니다.
3. 통합된 광섬유, RF, 기체-액체 조인트
FO408 광 섬유 로타리 조인트의 기술 명세서
| 항목 / 타입 | 한 개의 방식(SM) | 다중 방식(MM) |
| 대역폭(NM) | ±50 | |
| 맥스 삽입 Loss,23C(dB) | 4 | 3.5 |
| 삽입 손실 변동(dB) | ≤2 | ≤1 |
| 손실(dB)를 반환하세요 | ≥50(APC) | ≥40(PC) |
| 최대 전원(W) | 0.5 | |
| 맥스 속도(RPM) | 400 | |
| 직장 생활 | >200 백만 | |
| 온도(C)로 일하세요 | -20~60 | |
| 저장 온도(C) | -50~85 | |
| 투기 | 자료 | |
| 힘 | 신호 | |
| 전압 범위 | 0~440VAC/VDC | 0~440VAC/VDC |
| 절연 저항 | ≥1000mΩ/500VDC | ≥1000mΩ/500VDC |
| 도선 투기. | 비난에 까딱없는 실버-플이티드 AWG17# | 비난에 까딱없는 실버-플이티드 AWG22# |
| 각선 길이 | 표준 300 밀리미터 (맞춤화될 수 있습니다) | |
| 절연 내력 | 500VAC@50Hz,60s | |
| 전기적 잡음 | <0> | |
| 기계적 데이터 | |
| 투기 | 자료 |
| 직장 생활 | 80억은 레프를 위해 (근무 조건에 의존합니다) |
| 회전 속도 | 250RPM |
| 워크 온도 | -20C~60C |
| 작업 습도 | 0~85% RH |
| 접점 재료 | 귀금속 |
| 하우징 소재 | 알루미늄 합금 |
| 토크 | 0.1N.m+ (0.03N.m / 6 회로) |
| IP은 등급입니다 | IP51 |

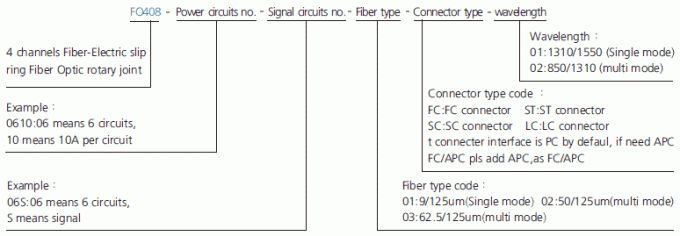

부품 호기 기술

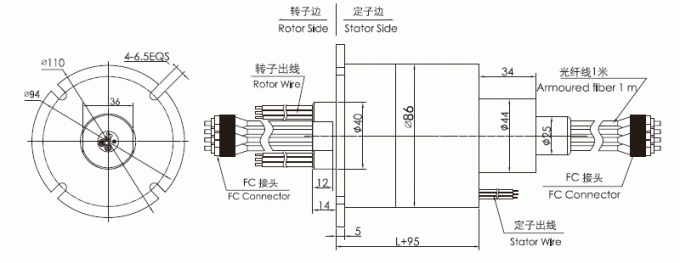

그림
| FO408 시리즈 4 채널 화이바-일렉트릭 슬립 링 모델 선택 테이블 ; | ||||
| 모델 | 섬유 채널 번호. | 전원은 아니오 순회합니다.(10A) | 신호는 아니오 순회합니다.(2A/5A) | 길이 L(mm) |
| FO408-02S | 4 | 0 | 2 | 32 |
| FO408-0210 | 4 | 2 | 0 | 32 |
| FO408-03S | 4 | 0 | 3 | 36 |
| FO408-0310 | 4 | 3 | 0 | 36 |
| FO408-06S | 4 | 0 | 6 | 48 |
| FO408-0210-04S | 4 | 2 | 4 | 48 |
| FO408-0410-02S | 4 | 4 | 2 | 48 |
| FO408-0610 | 4 | 6 | 0 | 48 |
| FO408-12S | 4 | 0 | 12 | 72 |
| FO408-0210-10S | 4 | 2 | 10 | 72 |
| FO408-0310-09S | 4 | 3 | 9 | 72 |
| FO408-0610-06S | 4 | 6 | 6 | 72 |
| FO408-0810-04S | 4 | 8 | 4 | 72 |
| FO408-1010-02S | 4 | 10 | 2 | 72 |
| FO408-1210 | 4 | 12 | 0 | 72 |
| FO408-18S | 4 | 0 | 18 | 96 |
| FO408-0210-16S | 4 | 2 | 16 | 96 |
| FO408-0410-14S | 4 | 4 | 14 | 96 |
| FO408-0610-12S | 4 | 6 | 12 | 96 |
| FO408-0810-10S | 4 | 8 | 10 | 96 |
| FO408-1010-08S | 4 | 10 | 8 | 96 |
| FO408-1210-06S | 4 | 12 | 6 | 96 |
| FO408-1410-04S | 4 | 14 | 4 | 96 |
| FO408-1610-02S | 4 | 16 | 2 | 96 |
| FO408-24S | 4 | 0 | 24 | 120 |
| FO408-0410-20S | 4 | 4 | 20 | 120 |
| FO408-0610-18S | 4 | 6 | 18 | 120 |
| FO408-1210-12S | 4 | 12 | 12 | 120 |
| FO408-1810-06S | 4 | 18 | 6 | 120 |
| FO408-2410 | 4 | 24 | 0 | 120 |
| FO408-30S | 4 | 0 | 30 | 144 |
| FO408-0610-24S | 4 | 6 | 24 | 144 |
| FO408-1210-18S | 4 | 12 | 18 | 144 |
| FO408-1810-12S | 4 | 18 | 12 | 144 |
| FO408-2410-06S | 4 | 24 | 6 | 144 |
| FO408-3010 | 4 | 30 | 0 | 144 |
| FO408-36S | 4 | 0 | 36 | 168 |
| FO408-0610-30S | 4 | 6 | 30 | 168 |
| FO408-1210-24S | 4 | 12 | 24 | 168 |
| FO408-3610 | 4 | 36 | 0 | 168 |
| FO408-42S | 4 | 0 | 42 | 192 |
| FO408-0610-36S | 4 | 6 | 36 | 192 |
| FO408-1210-30S | 4 | 12 | 30 | 192 |
| FO408-48S | 4 | 0 | 48 | 216 |
| FO408-0610-42S | 4 | 6 | 42 | 216 |
| FO408-0910-39S | 4 | 9 | 39 | 216 |
| FO408-1210-36S | 4 | 12 | 36 | 216 |
| FO408-1810-30S | 4 | 18 | 30 | 216 |
| FO408-2410-24S | 4 | 24 | 24 | 216 |
| FO408-60S | 4 | 0 | 60 | 264 |
| FO408-0610-54S | 4 | 6 | 54 | 264 |
| FO408-0910-51S | 4 | 9 | 51 | 264 |
| FO408-1210-48S | 4 | 12 | 48 | 264 |
| FO408-72S | 4 | 0 | 72 | 312 |
